DXW2高压带电显示闭锁装置使用说明书：
一、概述
DXW(N)型感应式高压带电显示闭锁装置是一种新型的防止电气误操作装置，适用于交流50HZ、额定电压12～550KV的户外(亦适用于户内)电气设备或网络上，能在被监测一次线路安全距离外，检测被测一次线路是否有电，防止电气误操作。
本装置系非接触式高压带电检测装置。
本装置具有闪光显示、音响报警、自检以及启动强制闭锁回路等功能。
本装置的闭锁回路与线路侧接地刀闸 (临时接地点)、母线接地刀闸 (临时接地点)及主变接地刀闸 (临时接地点)、间隔网门的闭锁装置（电磁锁、机械程序锁、微机防误闭锁装置等）联锁后，能起到防止带电误合接地闸刀(误挂接地线)、误入带电间隔的作用。
本装置是根据国家电网公司《防止电气误操作装置管理规定》第二十二条第11款、《江苏省电力公司防止电气误操作装置管理规定》第4.4条和4.7条、《电业安全工作规程》第4.3.3条的要求研制的。经较长时间的使用，工作正常、安全可靠、反映良好。
本装置符合中华人民共和国电力行业标准DL／T538《高压带电显示装置》。
二、工作原理：
本装置是利用被测一次线路与传感器之间的电场耦合，在传感器上感应出电荷，并经显示器形成电流信号。此信号经显示器处理后推动指示灯和闭锁回路。其原理框图见图1。

本装置由传感器、显示器两部分组成，显示器中含有闭锁回路。
本装置传感器共有3支，分别正面对准“A、B、C”三相被测一次线路，它接收被测一次线路电场信号，将之传送给显示器进行比较判断，显示器根据被测一次线路是否带电，给出相应的指示和闭锁信号。
三、指示、闭锁和自检
当被测一次线路带电时，“A、B、C”三相指示灯闪亮，“解锁”指示灯熄灭，且输出强制闭锁信号（触点为常态，微机闭锁接口无电信号输出）。
当被测一次线路不带电时，“A、B、C”三相指示灯都熄灭，“解锁”指示灯亮，同时解除闭锁信号（触点为瞬态，微机闭锁接口有电信号输出），便可进行设备操作。
本装置采用分相控制，任何一相带电即闪光报警，并输出强制闭锁信号，当显示器失去工作电源时，显示器输出强制闭锁信号，保持闭锁状态。
本装置能自动检测传感器，当传感器开路、短路及传感器电缆受潮时，电源指示灯闪亮，故障相指示灯微闪亮，并输出强制闭锁信号。
本装置显示器上设有“自检”功能，可自动检测传感器和显示器的各功能模块。按下“自检”按键，若本装置正常，“A、B、C”三相指示灯闪亮，“解锁”指示灯熄灭，且输出强制闭锁信号；若本装置有故障，相应相的指示灯不亮。

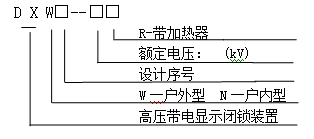

四、产品型号

五、使用条件:
周围空气温度：+55 ～ -35℃；
阳光辐射：≤1000W/m2；
海拔：≤3000m；
污秽等级：Ⅱ级；
覆冰等级：20级；
风速：≤34m/s；

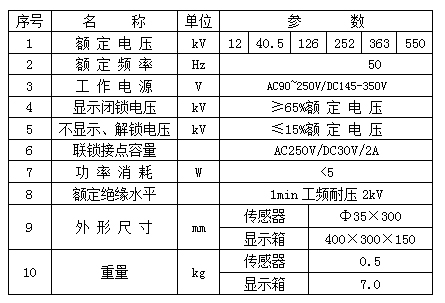

六、主要技术参数:

七、传感器的安装距离和抗干扰距离:

八、装置特点：
可靠性
传感器为全密封结构，外表涂有RTV长效防污闪涂料，电路板经防潮处理，显示箱及安装部件为全不锈钢材料，防雨、防潮、防尘、防锈。
传感器且具有明显的方向性、较宽的电压感应范围，安全可靠。
经济性
传感器不与带电体直接接触，安装与检修时无需停电，无需做局放试验，简单方便，维护费用低，使用寿命长。
功能全
本装置具有闪光和声响提示、自检以及启动强制闭锁回路等功能，能与电磁锁、机械程序锁、电气闭锁装置、微机防误闭锁装置等联锁，真正起到全方位强制闭锁作用。
适应性
形式多样，可广泛适用于12～550KV户外、户内、GIS组合电器及开关柜等场所。
九、外形及安装尺寸：

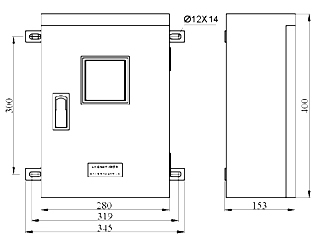

图2防雨箱

图3 传感器支杆	图4 传感器
图5 传感器支杆紧固夹	图6 显示防雨箱抱箍

十、安装与调试：
1、安装：安装位置参考图8，接线方式参考图7；必须正确接线，否则可能损坏装置或不能正确闭锁。
⑴ 将显示箱用抱箍或夹板安装于被测一次线路绝缘子支柱上，正对地刀操作走廊。
⑵ 将三支传感器分别固定于被测一次线路A、B、C相正下方，并保持相对平行，并将信号线通过穿线管引到显示箱。在采取可靠的安全措施下，一般均可进行带电安装。
⑶ 将工作电源引入显示箱，注意电源性质要与本装置的要求一致。
⑷ 将闭锁回路接入显示箱，注意区分闭锁回路类型。
2、调试：
⑴ 必须在被测一次线路带电时进行调试。
⑵ 打开显示器面板，将“阈值”微动开关第1、2、3、4位都拨到ON（上边）位置，分别调节电位器RK1、RK2、RK3，使A、B、C相指示灯刚好由亮变灭。
⑶ 将“阈值”微动开关第1、2、3位拨到OFF（下边）位置，结束调试，盖上面板即可投入运行。
十一、与各类防误装置的配合：
1、与电磁锁的配合

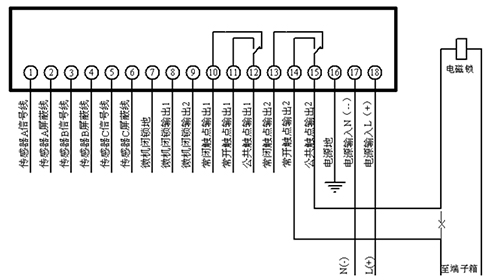

图 7
如图7，在线路侧加装DXW（N）装置后，当线路带电时，DXW（N）常开触点断开，电磁锁不能取得工作电源，从而不能打开电磁锁，达到防止带电合地刀（挂地线）的要求；当线路无电时，DXW（N）常开触点闭合，就可以去合地刀（挂地线）。
2、与机械程序锁的配合

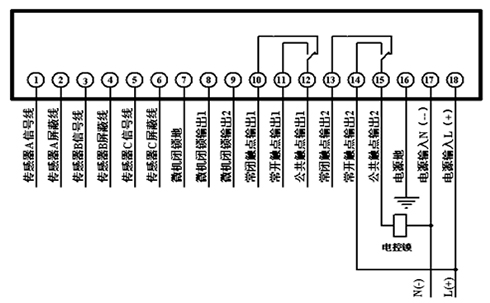

如图9，当图8所示线路带电时，DXW（N）常开触点断开，电控锁不能取得工作电源，钥匙在该锁具中不能转动，从而不能进行下一步合地刀3（挂地线）的操作，防止带电合地刀；当线路无电时，DXW（N）常开触点闭合，电控锁取得工作电源，钥匙在该锁具中可以转动，就可以去合地刀3（挂地线）。
以图8为例，该回路的停电操作顺序为(送电与此相反)：分开关→分线刀→分母刀→合地刀1→合地刀2→取钥匙去操作DXW（N）中的电控锁，线路无电时可转动→去合地刀3（挂地线）。
图 8
图 9
3、与微机防误闭锁装置的配合
⑴ 与非电磁电气式微机防误闭琐装置的配合（以珠海、南瑞微机防误闭锁装置为例）：
将验电锁接入本装置显示器的端子⑦和⑧（或⑨）。在合线路地刀（打开地刀锁）或线路挂接地线（打开临时接地锁）之前，电脑钥匙到本装置中安装的验电锁采集信号（采码），如线路有电，验电不通过，地刀锁（临时接地锁）不能打开，不能合地刀（挂地线）；如线路没有电，验电通过，能打开地刀锁（临时接地锁），合地刀（挂地线）。
⑵ 与电磁电气式微机防误闭锁装置的配合：
基本原理同电磁锁的配合相同，利用本装置提供的常开接点实现闭锁要求。
4、与GIS等一次设备的配合
基本原理同电磁锁的配合相同，利用本装置提供的常开接点控制电动地刀的合闸回路。
本装置还可以和GIS原厂内置传感器配合,此时一般需要去掉防雨箱，直接安装显示器盒在GIS控制箱内即可。

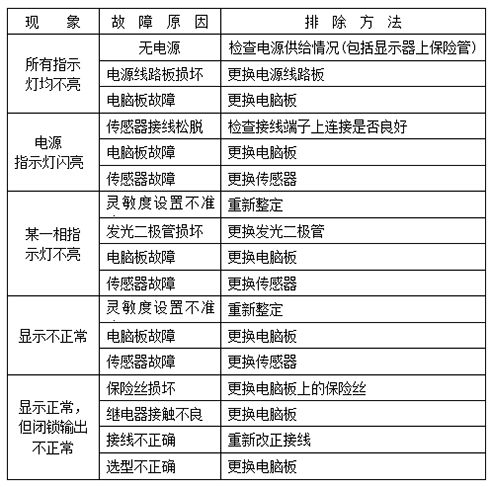

十二、一般故障排除方法（见下表）：

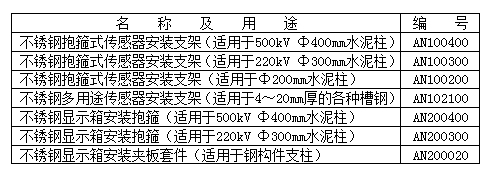

十三、可选附件及编号（见下表）：

十四、订货须知
用户订货请注明：
1．产品型号；
2．订货数量；
3．安装附件编号及数量；
4．工作电源额定电压；
5．防误装置类型及厂家；
6．一次设备类型及安装方式。
