DXWG03型带电显示器使用说明书：
一、产品概述
DXWG03型感应式高压带电显示闭锁装置是一种新型的防止电气误操作装置，适用于交流50HZ、额定电压12～550KV的户内(亦适用于户外)电气设备或网络上，能在被监测一次线路安全距离外，主要运用于GIS组合电器设备内，检测被测一次线路是否有电，防止电气误操作。
本装置系非接触式高压带电检测装置。
本装置具有闪光显示、音响报警、自检以及启动强制闭锁回路等功能。
本装置的闭锁回路与线路侧接地刀闸、母线接地刀闸及主变接地刀闸、间隔网门的闭锁装置（电磁锁、机械程序锁、微机防误闭锁装置等）联锁后，能起到防止带电误合接地闸刀(误挂接地线)、误入带电间隔的作用。
本装置是根据国家电网公司《防止电气误操作装置管理规定》第二十二条第11款、《电业安全工作规程》第4.3.3条的要求研制的。经较长时间的使用，工作正常、安全可靠、反映良好。
本装置符合中华人民共和国电力行业标准DL／T538-2006《高压带电显示装置》。
二、工作原理：

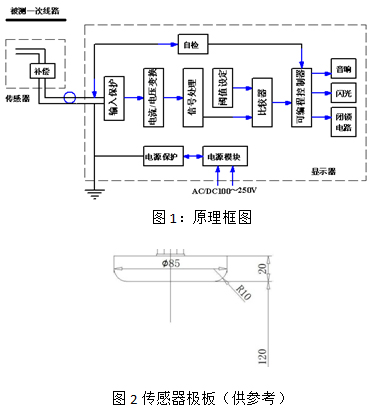

本装置是利用被测一次线路与传感器极板之间的电场耦合，在传感器上极板感应出电荷，并经显示器形成电流信号。此信号经显示器处理后推动指示灯和闭锁回路。其原理框图见图1。
本装置应用于GIS时不带传感器，该传感器极板由GIS厂方预埋在GIS本体内，并将信号线引出即可；传感器极板参考尺寸见图2，其中φ85为传感器极板直径，120为极板距带电体距离。传感器极板面积与距离带电体距离根据电压等级由GIS厂方决定。
本装置中含有闭锁回路，需要AC/DC110-220V供电。
本装置用于非GIS设备或需要传感器外置时，需配本公司传感器，每相一只，分别正面对准“A、B、C”三相被测一次线路，它接收被测一次线路电场信号，将之传送给显示器进行比较判断，显示器根据被测一次线路是否带电，给出相应的指示和闭锁信号。
本装置可以任意组合为单相、两相、三相式检测

三、指示、闭锁和自检:
当被测一次线路带电时，红色“A、B、C”三相指示灯闪亮，各相继电器断开；“解锁”指示灯熄灭，且输出强制闭锁信号（闭锁状态）。
当被测一次线路不带电时，“A、B、C”三相指示灯都熄灭，
状态继电器接通，“解锁”指示灯亮，同时解除闭锁信号（解锁状态），便可进行设备操作。
当被测一次线路任意相带电时，“A、B、C”三相中对应指示灯点亮，对应绿色相状态指示灯点亮，对应状态继电器接通，“解锁”指示熄灭，保持闭锁状态，不能操作。
本装置采用分相控制，任何一相带电即闪光报警，并输出强制闭锁信号，当显示器失去工作电源时，显示器输出强制闭锁信号，保持闭锁状态。
本装置显示器上设有“自检”功能，可自动检测传感器和显示器的各功能模块。按下“自检”按键，若本装置正常，“A、B、C”三相指示灯闪亮，绿色相状态指示灯A1,B1,C1熄灭，“解锁”指示灯熄灭，且输出强制闭锁信号；延时约5秒后恢复原来状态。
四、型号说明：
DXWG03
带电显示-电压等级（35~500）-相别（A,B,C）
五、使用条件：
海拔高度：不超过4000m；
风速：不超过34m/s
污秽等级不得超过GB/T5582中的Ⅱ级。
周围空气温度：+40℃～-25℃；
湿度条件：日平均不大于95%，月平均不大于90%。高湿度期间，温度骤变时可能出现凝露。
周围空气没有明显受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。
特殊要求请用户与公司协商解决。

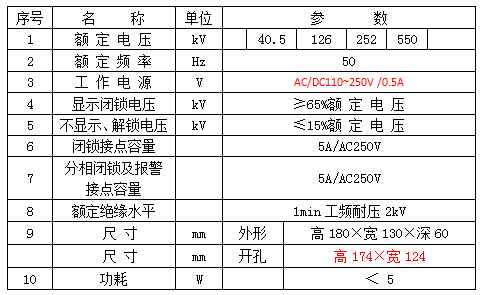

六、主要技术参数:（表1）

表一：主要技术参数、
七、装置特点：
经济性
本装置维护费用低，使用寿命长，终身包修包换。
功能全
本装置具有闪光和声响提示、自检以及强制闭锁回路等功能，能与电磁锁、机械程序锁、电气闭锁装置、微机防误闭锁装置等联锁，真正起全方位强制闭锁作用。
适应性
形式多样，本装置可广泛适用于12～550KV户外、户内设备作为带电检测元件使用，尤其适合GIS组合电器及开关柜等场所。
八、安装、接线与调试：
本装置只能安装于户内或户外电器箱内。
安装：在柜体上将本装置在柜体正面推入安装孔，请再将配套挂钩从装置后面插入卡槽，锁定紧定螺丝即可。
接线：为装置稳定可靠工作，信号电缆请一定使用本公司提供之信号屏蔽电缆，不得用普通导线代替使用。

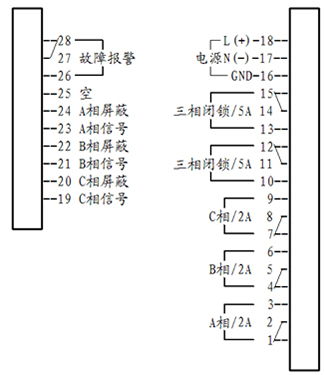

本装置端子排列以及定义如下图（装置背后观看），端子说明如下：
1、编号1,2,3  A相闭锁。
2、编号4,5,6  B相闭锁。
3、编号7,8,9  C相闭锁。
4、编号10,11,12三相闭锁1。
5、编号13,14,15三相闭锁2。
6、编号16,17,18电源输入端。
7、编号19,20,21,22,23,24为传感器信号输入端。
8、编号25空。
9、编号26,27,28报警输出接点
图示端子位置为装置无工作电源时位置，端子间通断转换请参照选型图设计图正确选择。
端子排列如右图：

本装置面框布局如下图：

使用说明及调试：
A,B,C为对应三相是否带电红色指示灯（高压有电闪亮，无电熄灭）
自检按钮，按下、弹起可以检验装置是否正常以及开闭蜂鸣器报警声音。
绿色解锁指示灯，三相高压均不带电时，此灯常亮解锁，闭锁继电器动作（解锁）。
电源指示灯，通电常亮，故障灯灭。
本装置供电范围宽，符合质量的AC/DC110～220V均能正常使用；建议本装置使用直流屏电源，才能不间断检测一次高压带电状态。
面框中（背后）A,B,C灵敏度调节孔为方便信号不稳定时调节装置使用。本装置出厂时已考虑到各电压等级信号强弱，一般均无需调试！
当高压三相均不带电时，A,B,C熄灭，解锁灯点亮，闭锁继电器动作，设备（解锁）可以操作。在操作前建议按压一次自检按钮，模拟高压带电情况，观察显示是否正常；等待约5S后装置将恢复到按下自检按钮前状态，确认无误后方才进行具体设备操作。
请注意：闭锁继电器反映整个装置三相带电状态，三相均不带电后该继电器才动作，能分断交流220V/5A以下负载电流。报警继电器在装置正常，供电正常时均吸合，其他情况继电器断开。分相闭锁继电器随该相是否带电而动作。请正确安全使用。

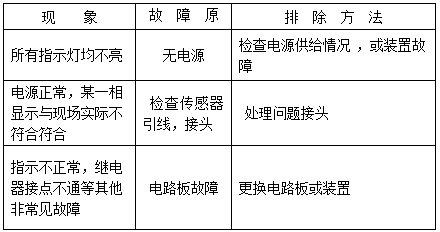

九、一般故障排除方法（见下表）：

十、可选附件 ：
本装置正常用于GIS设备时，不需要配置任何配件，但需要GIS厂方内置传感器。
当装置使用需要外置传感器时可另行订购本公司配套传感器。
十一、订货须知：
用户订货请注明：
1．产品型号（电压等级，相别等）；
2．订货数量；
3.信号线引线长度（未注均为15m）；
4.其他特殊要求协商。

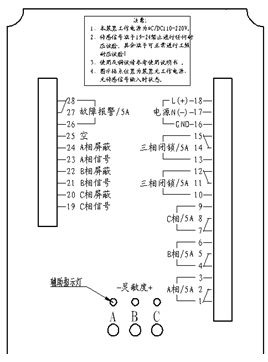

十二、根据需要，本装置已作如下改动（如下图：
1、 各接线端子的功能定义及位置未变。
2、所有端子接点均能承受~220V/5A负载。
3、调试口改动到装置背后，但一般情况均无需调试！
4、辅助指示灯亮表示高压带电，反之不带电。
